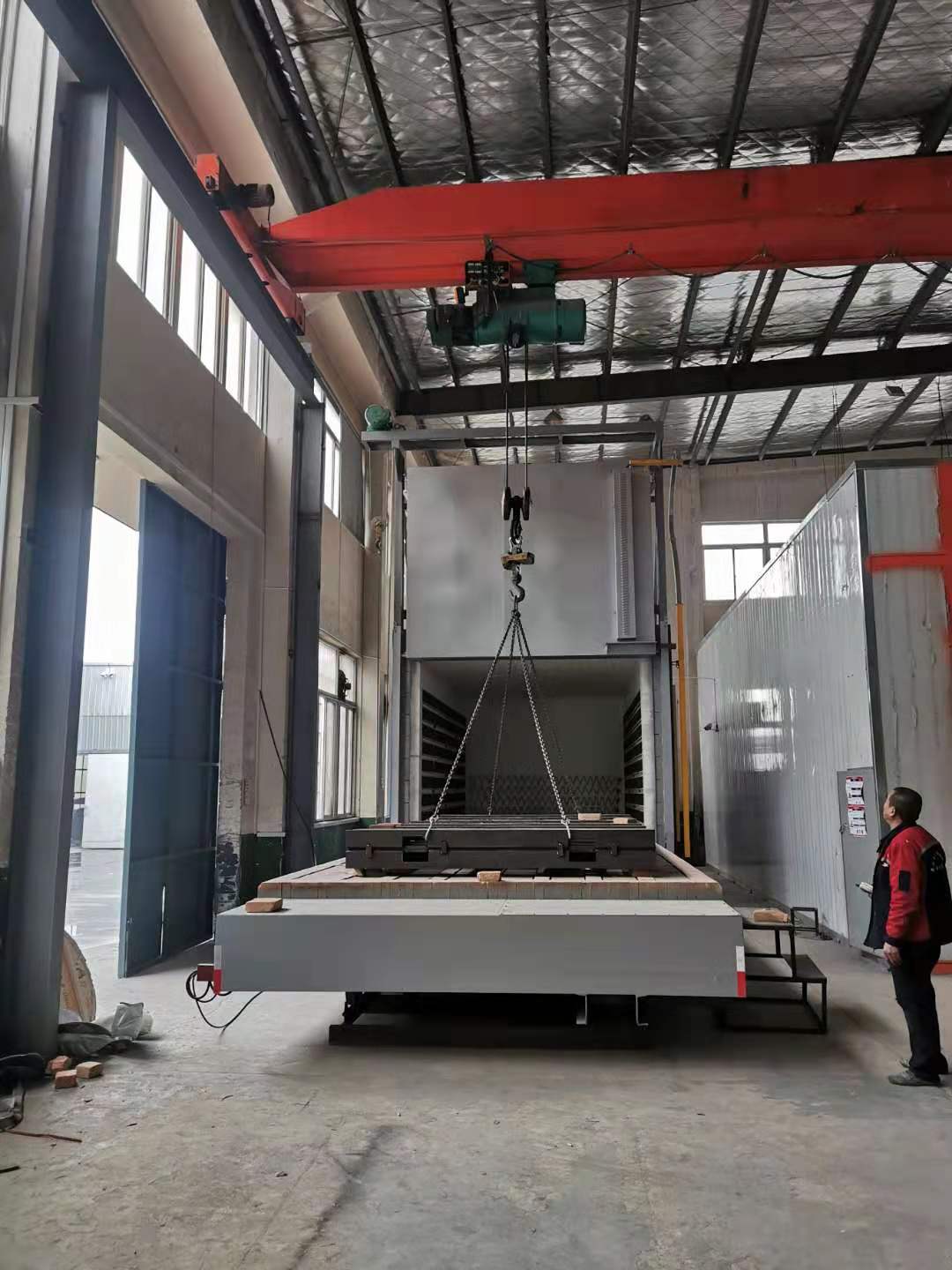

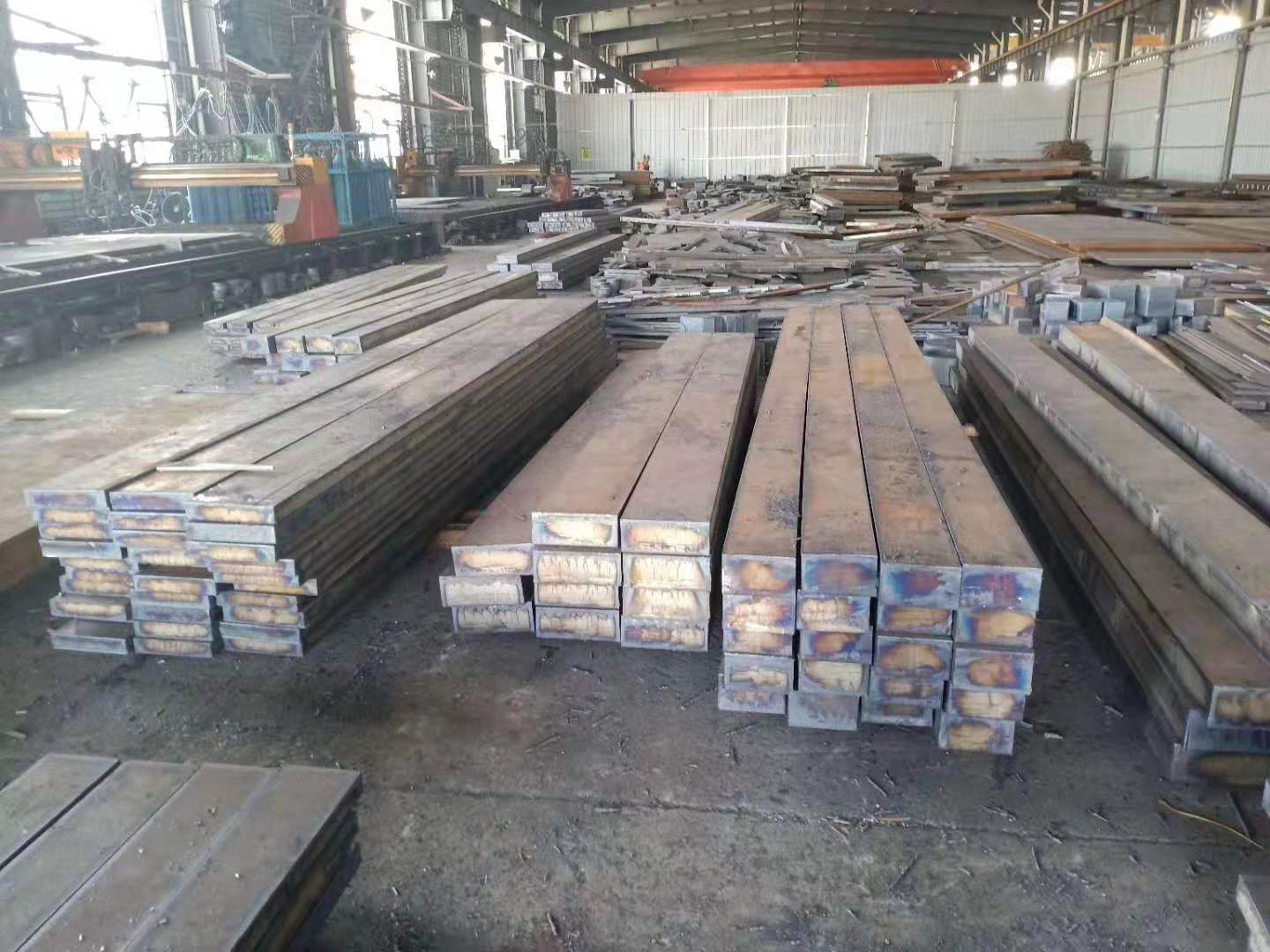

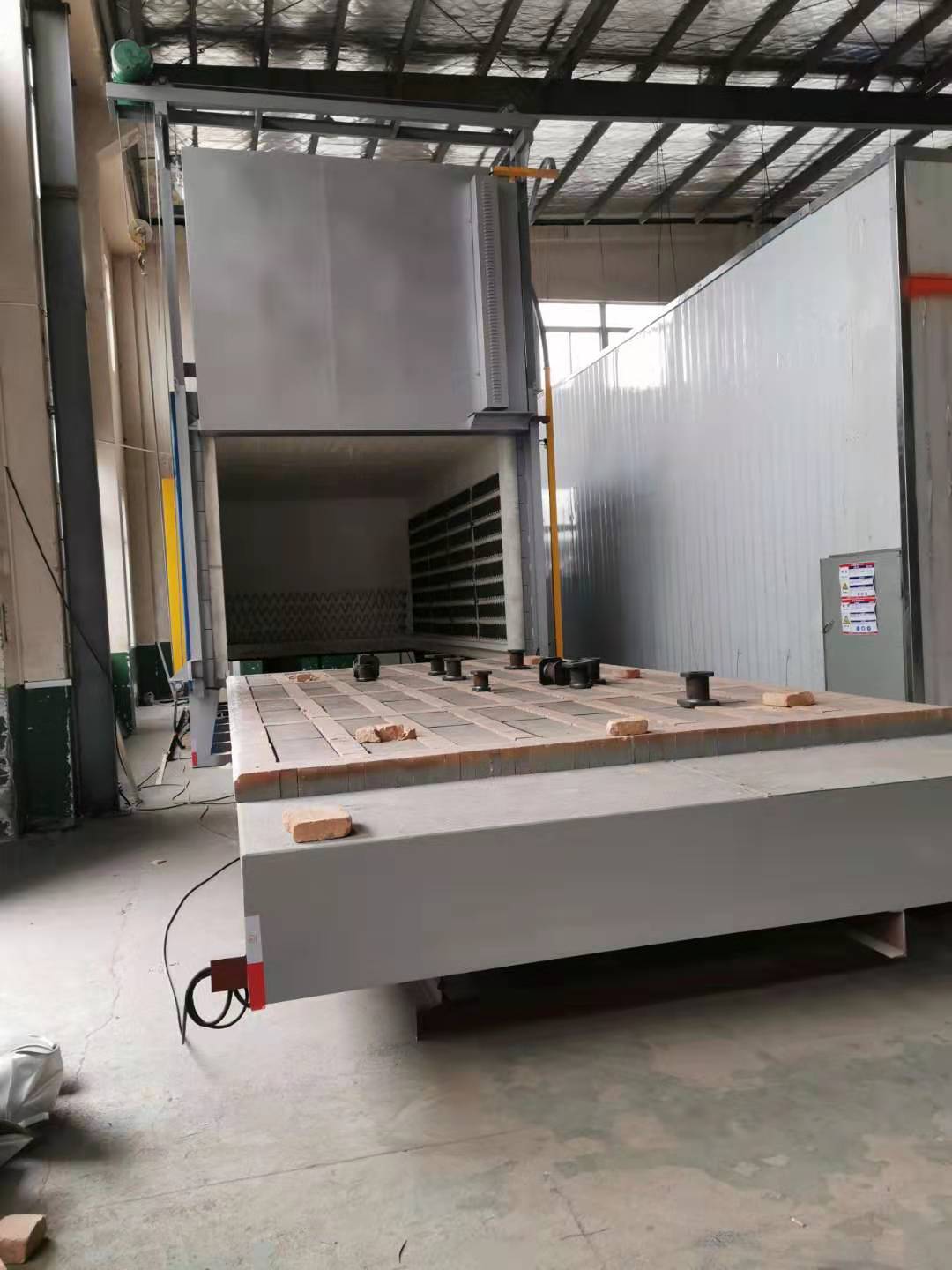

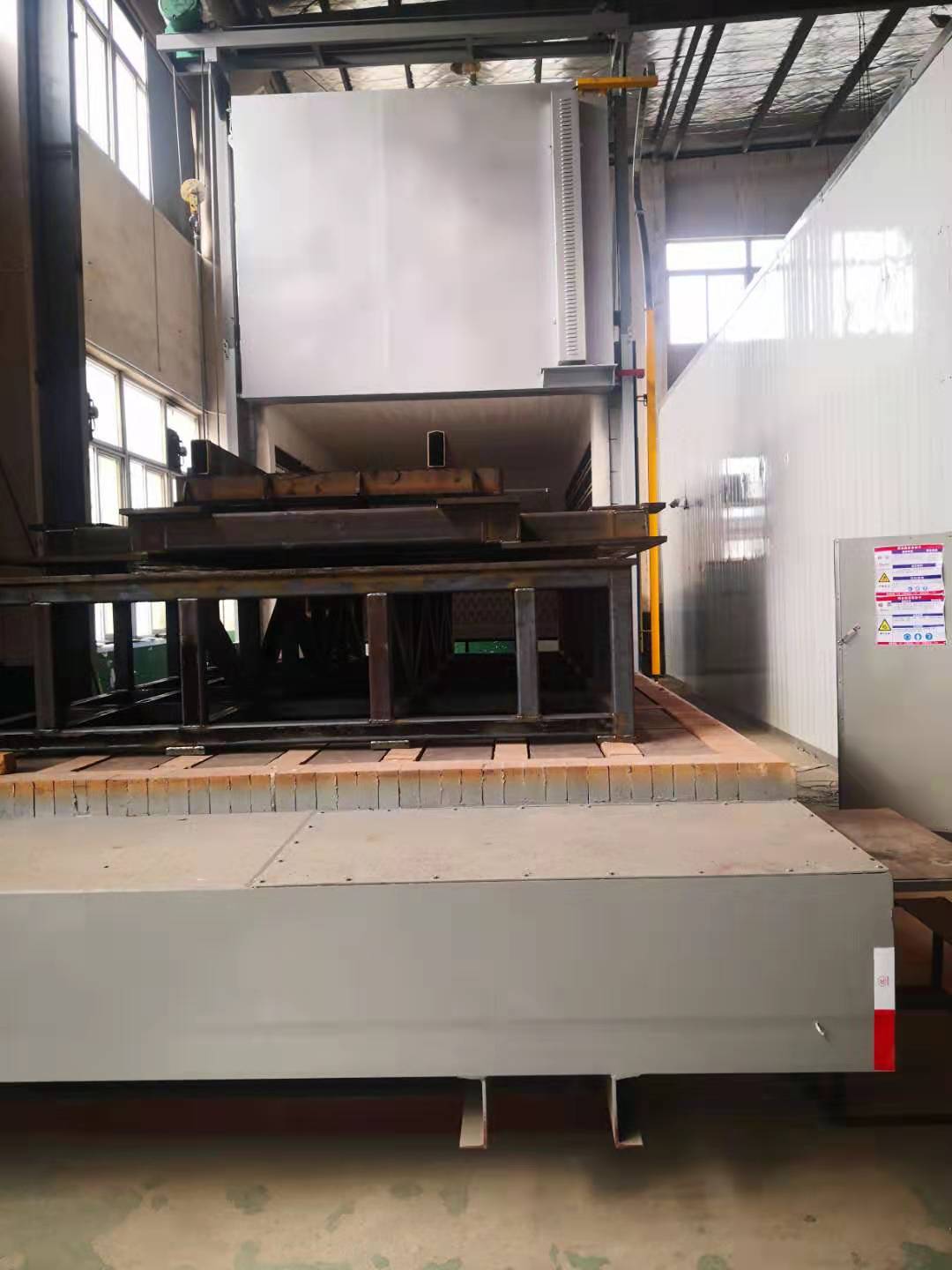

昆山回火處理之效果決定于回火溫度、時間即在冷卻速率等因素。隨著回火溫度的提高材料之強度與硬度跟著降低，然而材料之延展性卻跟著提高。昆山回火脆化現象
　　材料之耐沖性在300℃回火附近會有一顯著降低現象，此現象稱之為回火脆性。由于碳原子或合金元素之析出與時間有正比的關系，隨著回火時間的延長，材料之硬度會隨著降低。由于回火的溫度是低于相變化之臨界點，材料之強度不會與冷卻速率有關。然而由于回火脆化的原因，若材料在經過375~575℃間之冷卻速率太慢，容易有脆化的現象。若在300℃附近回火，亦有脆化的現象，這是由于不利之板狀碳化物析出所造成的，這一點是在做回火處理時必須注意的。
　　添加合金元素
　　一般填加合金元素于鋼中，主要之目的是增加鋼之硬化能力，亦即增大形成麻田散鐵之能力。由于合金元素（原子）之擴散能力較差，因此填加合金元素也就減慢了回火軟化速率。由于合金元素一般可分成兩種功用。第一種功用為非碳化物形成用，此類合金元素以鎳、硅及錳等。由于此類元素與碳化物之形成無關，因此對回火軟化無關。此類元素所造成之硬化效果，主要是靠固溶體硬化機構所達成的。另一類合金元素，例如鉻、鉬、鎢、釩等，由于其為碳化物形成之一份子，因此他們的擴散速率也就影響了回火軟化的速率。
